Tryckluftsarmatur

Enhandsmanövrerad säkerhetskoppling med avluftning före isärkoppling, vilket effektivt eliminerar risken för slangrekyl och bidrar till en tryggare arbetsmiljö. Den kompakta konstruktionen kombineras med hög flödeskapacitet, enkel hantering och lång livslängd för tillförlitlig användning i krävande miljöer.

• Helautomatisk manövrering för smidig, effektiv och säker användning.
• Avluftning före frånkoppling minimerar risken för slangrekyl.
• Extremt hög flödeskapacitet i ett kompakt och robust utförande.
• Utvändiga gängor på kopplingar och nipplar är förbehandlade med gängtätning för ökad täthet och driftsäkerhet.
• Kompatibel med standardnipplar för flexibel och enkel installation.
• Hög prestanda, noggrann funktion och långsiktig hållbarhet.
• Uppfyller kraven enligt ISO 4414 och EN 983.

Kompatibel med: Parker Rectus 25/26, Parker Tema 1600/1625, Prevost ESC07/ERC07/ESI07/ISC08, Oetiker SC C och Hansen Auto-Flo 24.

• Flödesdiameter: 7,6 mm
• Luftflöde: 2 250 l/min
• Max. arbetstryck: 16 bar
• Min. sprängtryck: 140 bar
• Anslutningskraft: 86 N
• Temperaturområde: -20 °C till +100 °C
• Material: Förzinkat stål/mässing
• *: SB-pack

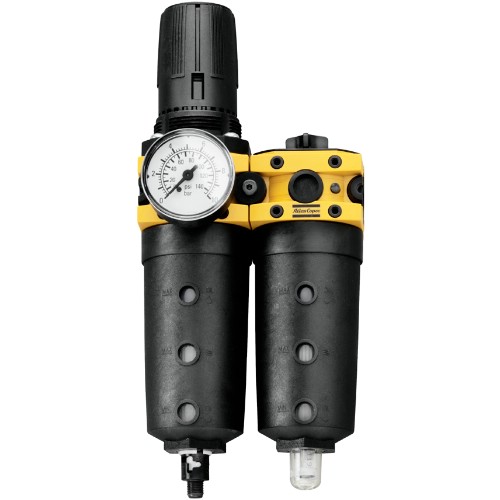

Kombinerad filterenhet, regulator och dimsmörjare för effektiv, trygg och driftsäker hantering av tryckluftssystem. Enheten renar luften, reglerar lufttryck och säkerställer korrekt smörjning av anslutna pneumatiska verktyg, vilket bidrar till minskat slitage, förbättrad driftekonomi och längre livslängd.

• Luftfilter: Separerar effektivt vatten och föroreningar från tryckluften med hjälp av centrifugalkraft. Ren och torr luft minskar risken för korrosion och slitage på ansluten utrustning. Enheten är utrustad med automatisk dränering av kondensvatten för smidig och underhållseffektiv drift.
• Regulator med manometer: Ger noggrann inställning och kontroll av lufttryck och flöde. Funktionen minskar onödig luftförbrukning, skyddar verktyg från för högt arbetstryck och bidrar till ökad effektivitet samt längre verktygslivslängd.
• Dimsörjare: Tillför automatiskt rätt mängd olja i form av en fin oljedimma. Doseringen anpassas efter luftens tryck och flöde, vilket säkerställer jämn och tillförlitlig smörjning av pneumatiska verktyg.
• Kompakt och modulär konstruktion: Utformad för enkel, snabb och flexibel installation. Behållaren är tillverkad av polykarbonat och skyddad med polyamid för god hållbarhet och säker användning.

• Filter: 5 µm
• Anslutningsgänga: 1/2" BSP
• Arbetstryck: 1,5–10 bar
• Max. luftflöde: 65 l/s
• Kondensatkapacitet: Max. 31 cm³
• Oljeskapacitet: Max. 80 cm³
• Arbetstemperatur: -10 °C till +50 °C
• Vikt: 1,16 kg

Gummipackning för klokopppling.

Teknisk beskrivning och egenskaper
En lätt och smidig koppling med dubbla låsklackar, utvecklad för tryckluftssystem med låga till medelhöga arbetstryck. Kopplingen är en av de mest använda lösningarna inom industri, väg- och vattenarbeten samt byggsektorn, tack vare sin pålitliga funktion, enkla hantering och robusta konstruktion.

Fördelar

• Lätt och behändig konstruktion för effektiv montering och hantering
• Dubbla låsklackar för en säker och stabil anslutning
• Väl beprövad kopplingstyp inom industri, väg, vatten och bygg
• Optimalt förband uppnås med tryckluftsklämma eller PA-RI-klämma

• Koppling: Aducergods
• Packning: Nitril

Kulventil med fullt genomlopp, utformad för säker och effektiv hantering av mättad ånga upp till +160 °C, vatten, olja samt andra icke-aggressiva vätskor. Ventilen kombinerar robust materialkvalitet med pålitlig tätning för långsiktig drift i krävande applikationer.

• Användningsområden: Mättad ånga, vatten, olja och andra icke-aggressiva vätskor.
• Ventilhus: Förnicklad mässing för god korrosionsbeständighet och hållbarhet.
• Kula: Förkromad mässing.
• Tätning: PTFE för tillförlitlig och effektiv tätning.
• Handtag: Stål för robust och säker manövrering.
• Maximalt arbetstryck för mättad ånga: 6,5 bar för dimensionerna 1/4"–2" samt 4,5 bar för dimensionerna 2 1/2"–4".
• Maximalt arbetstryck för vatten, olja och icke-aggressiva vätskor: 30 bar för dimensionerna 1/4"–2" samt 25 bar för dimensionerna 2 1/2"–4".
• Arbetstemperatur: –20 °C till +180 °C för dimensionerna 1/4"–2" samt –20 °C till +150 °C för dimensionerna 2 1/2"–4".

Kulventil för tillförlitlig avstängning i exempelvis luftstammar och andra applikationer med höga krav på kvalitet och driftsäkerhet.

• Hus i kromad mässing för god hållbarhet och korrosionsbeständighet
• Kula i hårdkromad mässing för lång livslängd och säker funktion
• Tätningar i teflon som ger effektiv och pålitlig tätning
• Temperaturområde: –30 °C till +200 °C
• Maximalt arbetstryck: 3 000 kPa (30 kp/cm²)

Vridbart fördelarblock för effektiv och säker distribution av tryckluft och neutrala gaser. Enheten är framtagen för fast montering på vägg, tak eller golv och finns med 1–4 uttag. Välj mellan standardkoppling eller rekylfri säkerhetskoppling i serie 320 eSafe för ökad trygghet och driftsäkerhet.

• Nominell flödesdiameter: 7,6 mm
• Maximalt arbetstryck: 16 bar
• Sprängtryck: 64 bar
• Temperaturområde: -20 °C till +80 °C
• Material: Förzinkat stål/zink för god hållbarhet och långsiktig prestanda
• Anslutning: Invändig gänga G 1/2"

Skarvnipplar i förnicklad mässing för säker och hållbar sammanfogning av luftslangar och liknande applikationer. Nipplarna har samma dimension i båda ändar, vilket ger en enkel, effektiv och pålitlig anslutning.

Slanganslutning i förnicklad mässing med utvändig anslutningsgänga. Produkten erbjuder en hållbar, korrosionsbeständig och pålitlig lösning för säker anslutning av slangar i olika installationer.

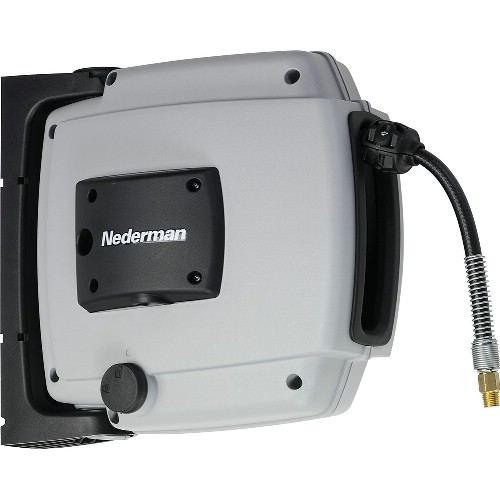

Robust och stabil medelstor slangupprullare för tryckluft, utvecklad för effektiv och långsiktig användning i krävande arbetsmiljöer. Den öppna konstruktionen med komposithölje och stålram ger hög hållbarhet, god överblick och pålitlig funktion.

• Slitstark tryckluftsslang i gummi med högt flöde och lång livslängd.
• Justerbar utloppsrulle i 120° för optimal utdragsvinkel och flexibel användning.
• Slangände med spiralslangskydd i stål för ökad säkerhet och slitstyrka.
• Lätt urkopplingsbar spärrfunktion och justerbar fjäderspänning för smidig hantering.
• Flexibel montering på golv, vägg eller i tak.
• Levereras med 1 meter matarslang.
• Temperaturområde: -10 °C till +60 °C.

Stängd slangupprullare med 25 meter lång slang och hög flödeskapacitet, tack vare en invändig slangdimension på 13 mm. Upprullaren är anpassad för både tryckluft och vatten och utformad för effektiv, säker och långsiktig användning i krävande industriella miljöer.

• Armerad PUR/PVC-slang för hög slitstyrka och pålitlig drift.
• Slangstyrning, Hi Flow-svivel och mjuk stoppboll som bidrar till smidig hantering och minimerad fallrisk.
• Automatisk stoppfunktion med integrerade låspunkter som håller slangen säkert på önskad längd. Funktionen kan enkelt kopplas ur vid behov.
• Innovativ viskositetsbroms med precisionskonstruerat bromssystem för konsekvent, kontrollerad och tillförlitlig prestanda.
• Flexibel montering på vägg eller i tak för en anpassningsbar och effektiv arbetsplatsinstallation.
• Robust konstruktion med fokus på säkerhet, hållbarhet och professionell funktion.

Levereras komplett med svängbart väggfäste, 1,5 meter matarslang samt anslutning med utvändig gänga.

Temperaturområde: -20 °C till +60 °C.

Robust och stängd slangupprullare för tryckluft, utvecklad för säker, effektiv och långsiktig användning i krävande arbetsmiljöer. Den armerade neongröna Hi-Vis-slangen ger god synlighet och bidrar till en tryggare arbetsplats.

• Högt luftflöde och lågt tryckfall för effektiv drift.
• Slangstyrning, vikskydd och mjuk stoppboll som minimerar fallrisk.
• Långsam och kontrollerad slangretur för ökad säkerhet och slitstyrka.
• Svängbart väggfäste med 180° rotation för flexibel användning.
• Enkelt slangbyte för smidig service och minskat driftstopp.
• Anslutningar med utvändig gänga.
• Levereras med 1,5 m matarslang, säkerhetskoppling eSafe serie 320 samt nippel serie 320.

Temperaturområde: -20 °C till +60 °C.

Slangupprullare med 10 meter Hi-Vis-slang och blåspistol i Hi-Vis-utförande, utvecklad för extra hög synbarhet och trygg användning i krävande arbetsmiljöer.

• Sluten slangupprullare för tryckluft med effektiv slangstyrning, vikskydd och mjuk stoppboll som minimerar fallrisken.
• Högt luftflöde och lågt tryckfall för tillförlitlig och effektiv drift.
• Långsam slangretur som bidrar till ökad säkerhet och bättre kontroll vid användning.
• Svängbart väggfäste med 180° rotation för flexibel och smidig placering.
• Levereras med 1,5 meter matarslang, säkerhetskoppling eSafe serie 320 samt nippel serie 320.

Den medföljande blåspistolen har högt flöde och är anpassad för hantering av både luft och icke-explosiva vätskor. Det mjuka, ergonomiska och halkfria greppet ger god komfort och kontroll vid långvarigt arbete.

• Utbytbart 90 mm Star-Tip-rör med ljuddämpande funktion.
• Flödeskapacitet på 208 l/min.
• Maximalt arbetstryck på 16 bar.
• Levereras med anslutningsnippel.
• Temperaturområde: -20 °C till +60 °C.

Robust och sluten slangupprullare för tryckluft, utvecklad för säker, effektiv och långsiktig användning i professionella arbetsmiljöer. Den armerade PUR-slangen ger hög slitstyrka, medan den långsamma slangreturen och den mjuka stoppbollen bidrar till minskad fallrisk och en tryggare arbetsplats.

• Robust, sluten konstruktion för hög kvalitet och pålitlig drift
• Armerad PUR-slang med högt flöde och lågt tryckfall
• Slangstyrning och vikskydd för ökad hållbarhet och säker hantering
• Långsam slangretur och mjuk stoppboll som minimerar fallrisk
• Svängbart väggfäste med 180° vridning för flexibel användning
• Enkelt slangbyte för smidig service och underhåll
• Anslutningar med utvändig gänga
• Levereras med 1,5 m matarslang

Temperaturområde: -20 °C till +60 °C.

Robust och sluten slangupprullare för tryckluft, utvecklad för säker, effektiv och långsiktig användning i krävande arbetsmiljöer. Den armerade PUR-slangen, i kombination med hög flödeskapacitet och lågt tryckfall, bidrar till en pålitlig och effektiv tryckluftsförsörjning.

• Robust, sluten konstruktion för hög kvalitet och lång hållbarhet
• Armerad PUR-slang med slangstyrning och vikskydd
• Mjuk stoppboll som minimerar fallrisken och bidrar till en säkrare arbetsplats
• Långsam och kontrollerad slangretur för ökad trygghet och användarkomfort
• Högt flöde och lågt tryckfall för effektiv drift
• Svängbart väggfäste med 180° rotation för flexibel placering
• Enkelt slangbyte för smidigt underhåll och minimerade driftstopp
• Anslutningar med utvändig gänga
• Levereras komplett med 1,5 m matarslang, säkerhetskoppling eSafe serie 320 samt nippel serie 320

Temperaturområde: -20 °C till +60 °C.

Kapslad slangvinda i robust stålkonstruktion, framtagen för pålitlig och långsiktig användning i krävande arbetsmiljöer. Vinden är utrustad med returfjäder för smidig och effektiv slanghantering samt ett svängbart väggfäste som ger ökad flexibilitet och god åtkomlighet.

• Slang i polyuretan som behåller sin mjukhet och flexibilitet även vid låga temperaturer.
• Robust kapslad konstruktion i stål för hög kvalitet och hållbarhet.
• Returfjäder för snabb, säker och ordnad indragning av slangen.
• Svängbart väggfäste för flexibel montering och användning.
• Max arbetstryck: 20 bar.
• Slanganslutning: 3/8".
• Mått (L × B × H): 350 × 175 × 287 mm.

Slangupprullare i slagtåligt kompositmaterial, utvecklad för en hållbar, säker och effektiv användning i krävande arbetsmiljöer.

• Levereras med ett lättmonterat, svängbart snäppfäste för flexibel och smidig väggmontering.
• Utrustad med en unik säkerhetsspärr som möjliggör ett enkelt och tryggt byte av slang.
• Anpassad för både luft och vatten.
• Passar utmärkt för användning med tryckluftsverktyg och blåspistoler.
• Rekommenderad maximal vattentemperatur: +40 °C.

Slangupprullare i slagtåligt kompositmaterial, utvecklad för en trygg, effektiv och långsiktig användning i professionella miljöer. Den robusta konstruktionen ger god hållbarhet och smidig hantering vid arbete med luft och vatten.

• Slagtåligt kompositmaterial för hög kvalitet och pålitlig funktion.
• Levereras med ett lättmonterat, svängbart snäppfäste för flexibel väggmontering.
• Unik säkerhetsspärr som möjliggör ett enkelt och säkert byte av slang.
• Anpassad för användning med både luft och vatten.
• Lämplig för exempelvis tryckluftsverktyg, blåspistoler och liknande utrustning.
• Maximalt rekommenderad vattentemperatur: +40 °C.

Säkerhetskoppling med unika egenskaper för effektiv, trygg och pålitlig drift. Den genomtänkta konstruktionen ger en högre flödeskapacitet än konventionella kopplingar, vilket bidrar till att minimera tryckfall och säkerställa ett jämnt flöde.

ErgoQIC 08E erbjuder dessutom enkel och säker anslutning samt frånkoppling genom en smidig vikmanöver.

• Hög flödeskapacitet för effektiv drift
• Minimerar tryckfall
• Enkel och säker inkoppling och urkoppling med vikmanöver
• Kompatibel med bland annat CEJN 320, TEMA 1600 och Legris 25–26

Standardkoppling för tryckluft med hög kvalitet och pålitlig funktion.

QIC 10E är kompatibel med bland annat Cejn 320, TEMA 1600 och Legris 25–26, vilket ger en flexibel och effektiv anslutningslösning för olika tryckluftssystem.

Säkerhetskoppling för tryckluft med tvåstegsfunktion för trygg och kontrollerad till- och frånkoppling. Konstruktionen minskar risken för skenande slangar och ansluten utrustning, vilket bidrar till en säkrare och mer effektiv arbetsmiljö.

• Tvåstegsgrepp för säker och smidig hantering
• Förebygger okontrollerade slangrörelser vid frånkoppling
• Bidrar till ökad driftsäkerhet och trygghet i arbetet
• QIC 10SE är kompatibel med bland annat Cejn 320, TEMA 1600 och Legris 25–26.

Standardkoppling med lågt tryckfall och god flödeskapacitet, utvecklad för effektiv och pålitlig drift i krävande miljöer. Kopplingen är beprövad, enkel att använda och konstruerad för att tåla hård daglig användning i de flesta typer av applikationer. Utrustad med avstängningsventil för ökad säkerhet och kontroll.

• Material: Förkromad mässing
• Maximalt arbetstryck: 30 bar

Hi-Vis spiralslang med blåspistol för säker och effektiv användning i krävande arbetsmiljöer. Den färdigmonterade, oljebeständiga och oarmerade spiralslangen i polyuretan ger god flexibilitet, slitstyrka och hög synbarhet.

• Hi-Vis-utförande för extra hög synbarhet och ökad säkerhet
• Oljebeständig och oarmerad spiralslang i polyuretan
• Slangdimension: 6,5 x 10,0 mm
• Utrustad med Stream-Line säkerhetskoppling 320 eSafe och nippel i serie 320
• Blåspistol 209 med utbytbart, ljuddämpande Star-Tip-rör
• Arbetslängd: 4 m
• Temperaturområde: -20 °C till +60 °C

Färdigmonterad, oarmerad spiralslang i oljebeständig polyuretan för effektiv och tillförlitlig användning i krävande miljöer. Slangen är utrustad med Stream-Line säkerhetskoppling 320 eSafe samt nippel i serie 320, vilket bidrar till hög säkerhet och smidig anslutning.

• Oljebeständig och flexibel spiralslang av polyuretan
• Färdigmonterad med Stream-Line säkerhetskoppling 320 eSafe
• Utrustad med nippel serie 320
• Kopplingsbar med Rectus 25 och TEMA 1600
• Temperaturområde: -20 °C till +60 °C

Spiralslang i slitstark polyuretan, framtagen för krävande användning inom tryckluftsapplikationer. Den oarmerade konstruktionen kombinerar hög flexibilitet med utmärkt formstabilitet och återgår alltid till sin ursprungliga form, även vid hårda påfrestningar.

• Mycket flexibel och böjlig utan att lämna brottyta
• Hög tålighet mot påfrestningar och frekvent användning
• Formstabil konstruktion för långsiktig och pålitlig funktion
• Optimerad för användning med CEJN Stream-Line-kopplingar för maximal täthet tillsammans med tryckluftsverktyg

Temperaturområde: -20 °C till +60 °C.

En svivel som monteras mellan verktyget och slangen och möjliggör 360° rotation. Funktionen säkerställer att slangen alltid hamnar i en optimal position, oavsett arbetsmoment eller verktygets vinkel. Resultatet är ökad flexibilitet, bättre ergonomi och ett smidigare arbetsflöde.

Enhandsmanövrerad säkerhetskoppling med integrerad avluftning före isärkoppling, vilket effektivt minimerar risken för slangrekyl och bidrar till en tryggare arbetsmiljö. Den kompakta konstruktionen kombinerar hög flödeskapacitet, enkel hantering och lång livslängd.

• Helautomatisk manövrering för smidig, säker och effektiv användning.
• Avluftning före frånkoppling som eliminerar risken för slangrekyl.
• Extremt hög flödeskapacitet i ett kompakt och robust utförande.
• Utvändiga gängor på kopplingar och nipplar är förbehandlade med gängtätning för säker och pålitlig installation.
• Kompatibel med standardnipplar.
• Kopplingsbar med Parker Rectus 27, Parker Tema 1700/1727 samt Parker PEF (52/13).
• Utformad för hög prestanda, långsiktig driftsäkerhet och professionell användning.
• Uppfyller ISO 4414 och EN 983.

Tekniska specifikationer

• Flödesdiameter: 10,4 mm
• Luftflöde: 4 000 l/min
• Max. arbetstryck: 16 bar
• Min. sprängtryck: 140 bar
• Anslutningskraft: 140 N
• Temperaturområde: -20 °C till +100 °C
• Material: Förzinkat stål/mässing

Robust och slitstark gummislang utvecklad för krävande industriella miljöer. Slangen har ett invändigt lager av svart, slätt SBR/NR-gummi och ett utvändigt hölje av svart SBR/EPDM, vilket ger mycket god beständighet mot väder, ozon och nötning. Armering av polyestergarn bidrar till hög hållfasthet, driftsäkerhet och lång livslängd.

• Invändigt svart, slätt SBR/NR-gummi
• Utvändigt svart SBR/EPDM-gummi
• Mycket god väder- och ozonbeständighet
• God nötningsbeständighet
• Slitstark armering av polyestergarn

Användningsområde:
Avsedd för applikationer där en kraftigare och pålitlig slang krävs, exempelvis inom verkstadsindustrin, anläggnings- och byggnadsarbeten samt sten- och gruvindustrin.

Temperaturområde:
-30 °C till +70 °C

* Bobin

Extra flexibel PVC-slang med fem lager, utvecklad för tillförlitlig och effektiv användning tillsammans med de flesta typer av tryckluftsaggregat, verktyg och slangupprullare. Den flexibla konstruktionen ger smidig hantering även vid låga temperaturer och bidrar till hög användarkomfort i krävande arbetsmiljöer.

• Material: Fem lager extra flexibel PVC
• Användningsområde: Lämplig för tryckluftsaggregat, verktyg och slangupprullare
• Flexibilitet: Behåller sin smidighet även i kyla
• Armering: Polyester
• Temperaturområde: -20 °C till +60 °C

Rak, armerad och oljebeständig polyuretanslang utvecklad för krävande användningsområden. Den flexibla konstruktionen ger hög slitstyrka och pålitlig funktion även vid hårda påfrestningar.

• Armerad polyuretanslang med god oljebeständighet
• Flexibel och tålig konstruktion för långvarig användning
• Kompatibel med CEJN Stream-Line-kopplingar för en trygg och effektiv anslutning
• Temperaturområde: -20 °C till +60 °C

Färdigmonterad, oljebeständig och armerad slang utrustad med Stream-Line säkerhetskoppling 320 eSafe samt nippel i serie 320. Hi-Vis-utförandet ger extra hög synbarhet och bidrar till en tryggare och mer effektiv arbetsmiljö.

• Robust konstruktion: Armerad slang för pålitlig och långsiktig användning.
• Oljebeständighet: Anpassad för krävande industriella miljöer.
• Säker anslutning: Stream-Line säkerhetskoppling 320 eSafe med nippel serie 320.
• Hög synbarhet: Hi-Vis-utförande för ökad säkerhet på arbetsplatsen.
• Temperaturområde: -30 °C till +60 °C.

Smidig och flexibel tryckluftsslang i slitstark hybrid-PVC, framtagen för professionell användning med tryckluftsverktyg i verkstäder och på byggarbetsplatser. Den syntetiska textilarmeringen ger hög hållbarhet och pålitlig prestanda även vid krävande arbetsförhållanden.

• Flexibel konstruktion som behåller sin smidighet även vid låga temperaturer.
• Robust armering av syntetisk textil för ökad hållfasthet och lång livslängd.
• Anpassad för effektiv och säker användning med tryckluftsverktyg.
• Levereras komplett med monterade tryckluftskopplingar enligt europeisk standard.

Glasklar PVC-slang med helinbäddad kryssarmering av polyesterfiber, utvecklad för pålitlig och mångsidig användning. Den släta, blanka ytan gör slangen enkel att rengöra och bidrar till god hygien och långsiktig hållbarhet.

• Material och konstruktion: Glasklar PVC med helinbäddad kryssarmerad polyesterfiber.
• Egenskaper: Slät och blank yta som underlättar rengöring och skötsel.
• Beständighet: Tål de flesta syror och alkalier.
• Användningsområde: Flexibel allroundslang för tryckluft, vatten, oljor och andra vätskor.
• Temperaturområde: -15 °C till +60 °C. Idealisk arbetstemperatur är +10 °C till +30 °C.
• Arbetstryck: Angivna arbetstryck gäller vid +20 °C.
• Godkännande: Godkänd för kontakt med livsmedel enligt EU-förordning nr 10/2011.
• Leveransform: * Bobin.

Tryckluftslang av hög kvalitet som behåller sin flexibilitet även vid mycket låga temperaturer, ner till -40 °C. Levereras komplett med monterad universalkoppling och nippel för smidig, säker och effektiv användning.
